Motorradtechnik Kraftübertragung durch verschiedene Antriebsarten
Wie sich die Antriebstechnik im Zweiradbereich aufbaut hatte ich schon in den beiden Beiträgen zu den Viertakt- und Zweitaktmotoren erläutert. Wie aber kommt die Kraft die im Motor erzeugt wird letztlich auf die Straße?
Einfach ausgedrückt, Kraftübertragung bezeichnet dabei alles, das vonnöten ist um PS oder heute eher KW, also nominell die Leistung die erzeugt wird vom Motor zum Hinterrad zu transportieren.
Wenn man die Baugruppen aufzählen würde, käme man lediglich auf einige wenige, der Motor als Startpunkt gibt seine Leistung über die Kurbelwelle an die primäre Kraftübertragung der Getriebe - Kupplung - Baugruppe ab. Danach wird die sekundäre Kraftübertragung mit Hilfe der Kupplung bemüht, das Drehmoment angemessen Richtung Rad zu transportieren.

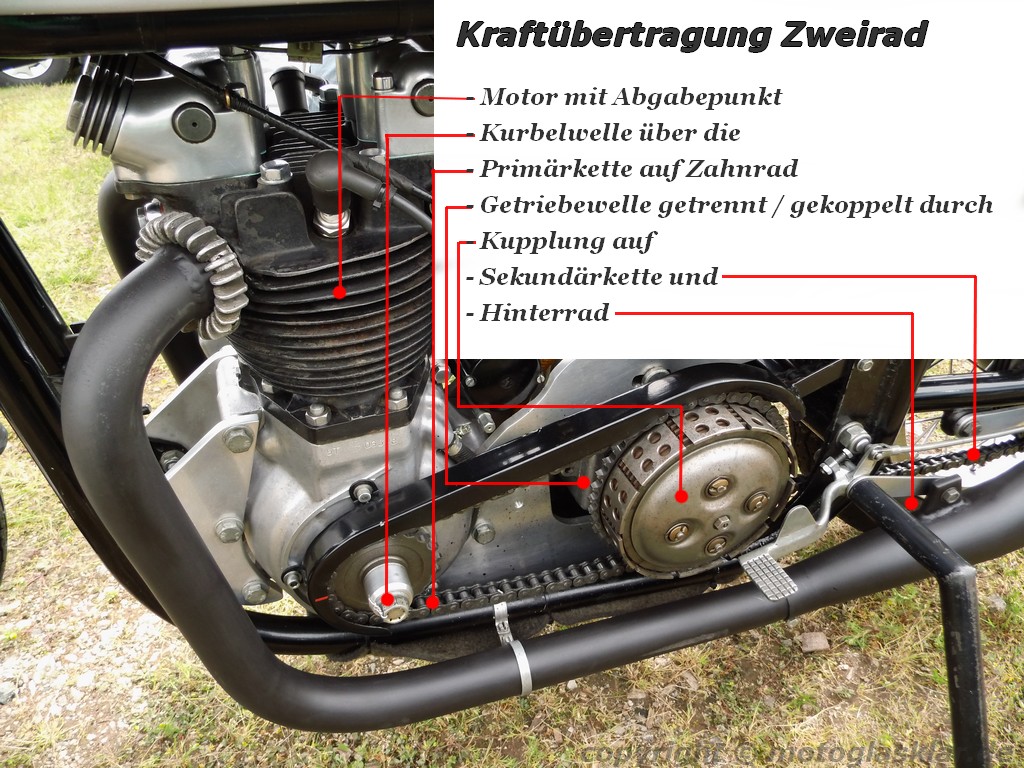

Kraftübertragung Zweirad am Beispiel Kettenantrieb
Das ist dabei die Standardprozedur, Ausnahmen gab und gibt es dabei natürlich auch. Jedoch sind solche Bauarten, in denen der Motor im Rad sitzt, kein Getriebe verwendet wird oder eine Symbiose verschiedener Bauarten auftritt, recht selten.
Man kann die Kraftübertragung sekundär grob in fünf Arten unterscheiden die sich im Laufe der Jahre weiterentwickelt und verändert haben und von denen heute in der Serienfertigung noch drei verwendet werden.
- Kraftübertragung mittels Lederriemen;
vor allem in der Gründerzeit weit verbreitet

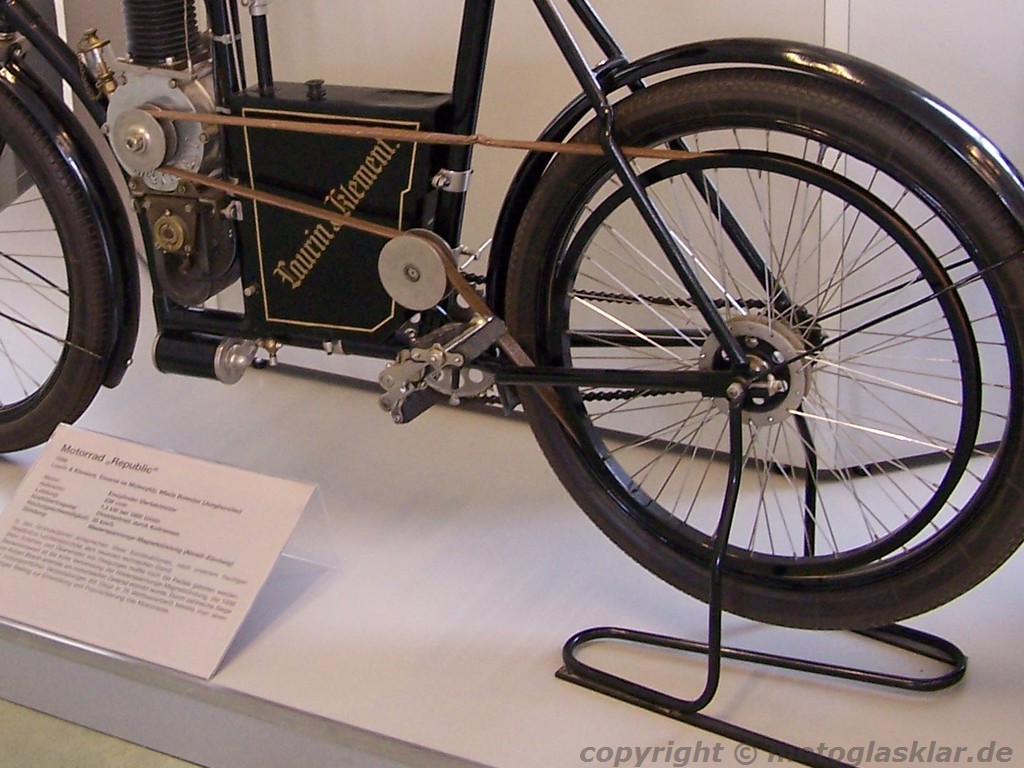

Antrieb über Lederriemen,
... Laurin & Klement ca. 1900
- Kraftübertragung mittels Planetengetriebe;
eine eher exotische Art der Kraftübertragung bei Zweirädern, weit verbreitet bei Kettenfahrzeugen.

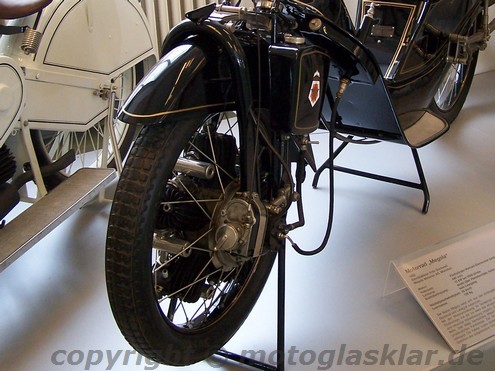

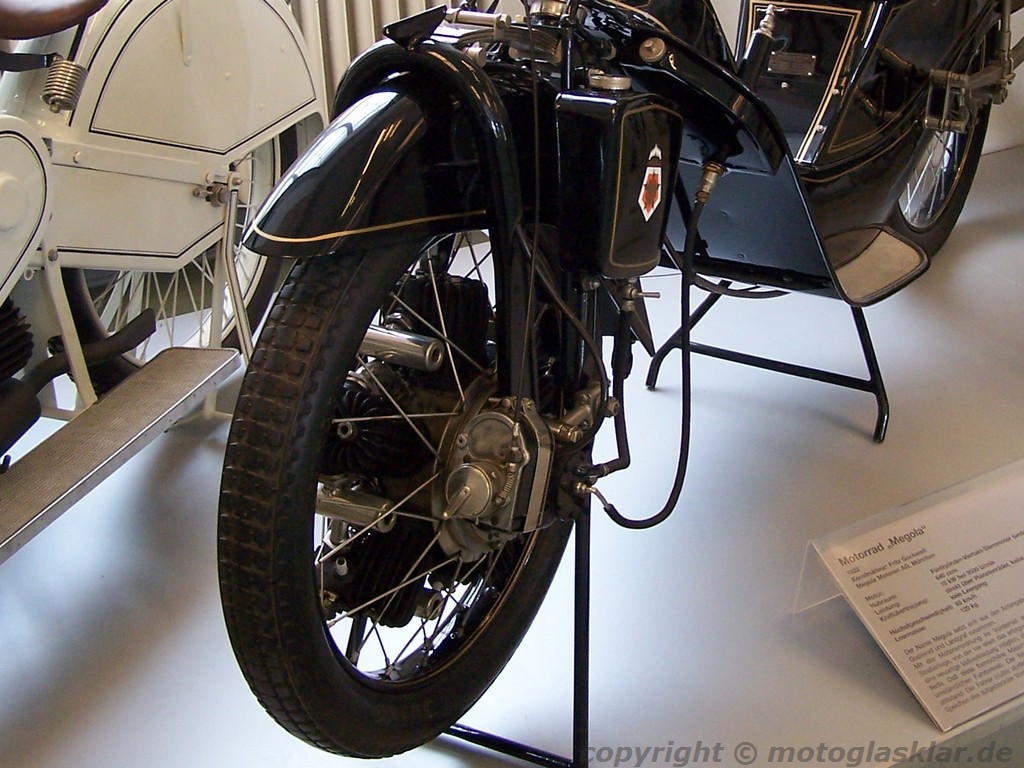

Antrieb über Planetenräder, Megola ca. 1922
- Kraftübertragung mittels Kette;
eine Kraftübertragung, die schon in der Gründerzeit genutzt wurde und bis heute noch weit verbreitet ist.

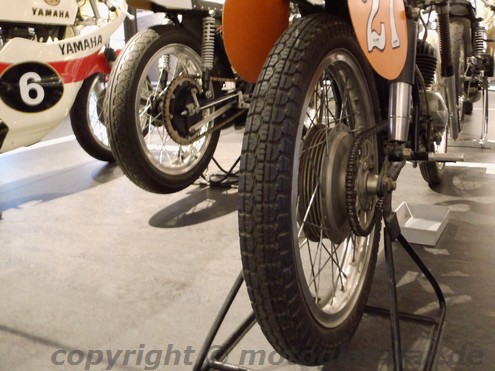

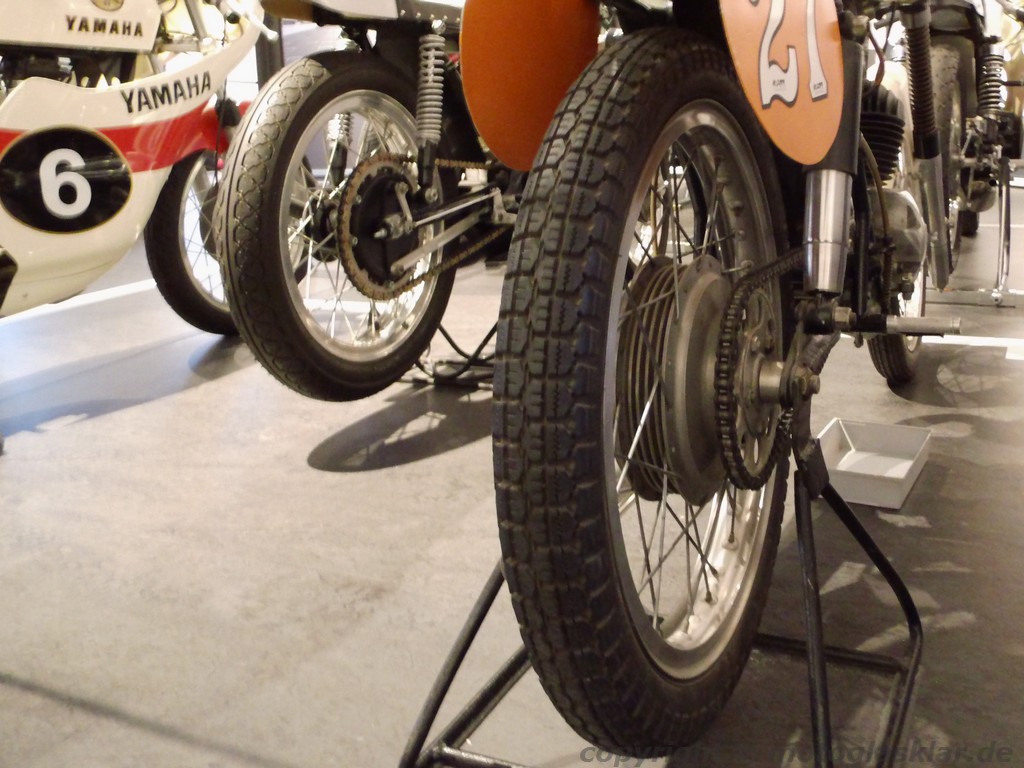

Antrieb über Kette, Rennmotorräder ca. 1975
- Kraftübertragung mittels Kardanwelle;
war eine zeitlang das Markenzeichen von ... BMW, heute zum Teil auch noch von verschiedenen Herstellern genutzt, vor allem bei schweren Maschinen gebräuchlich.

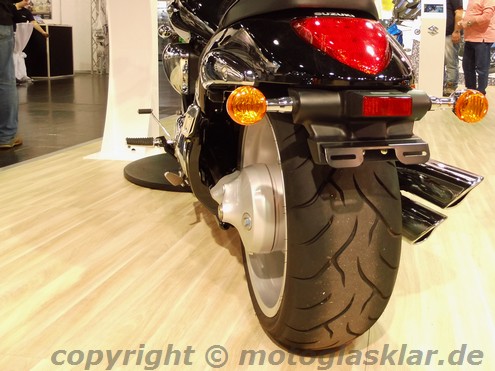

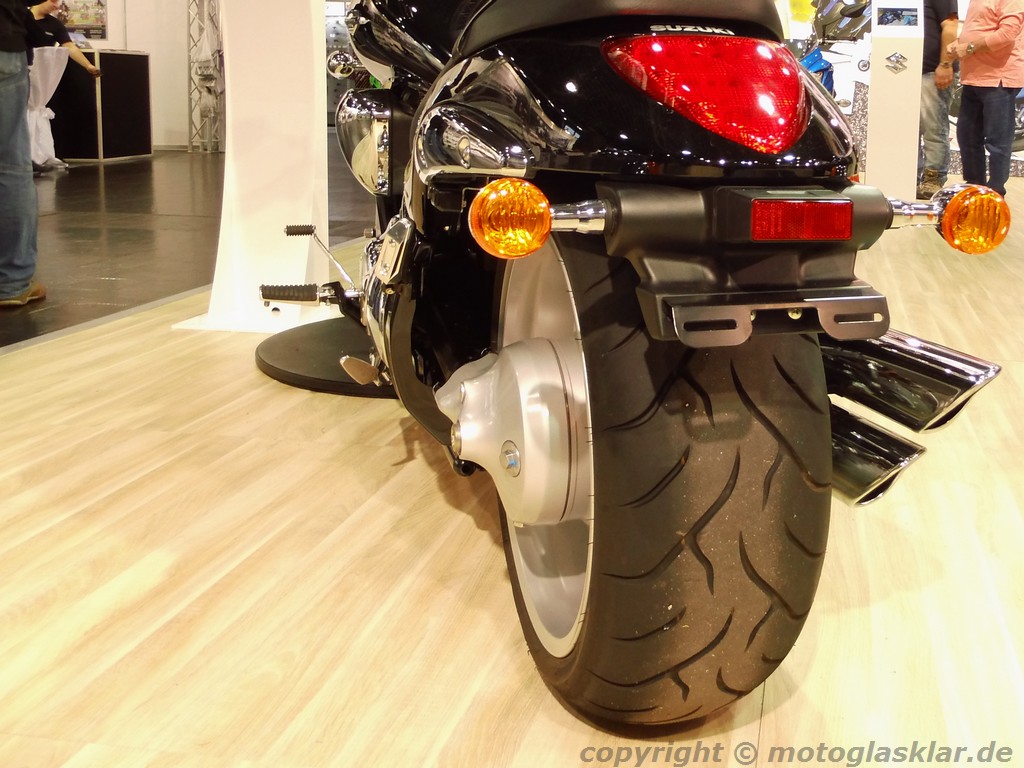

Antrieb über Kardan, ... Suzuki 1800 Intruder 2015
- Kraftübertragung mittels Zahnriemen;
ist ist wie die Kette auch aus dem Steuerungsbereich der Motoren bekannt und im Motorradsektor nocht nicht zu lang anzutreffen.

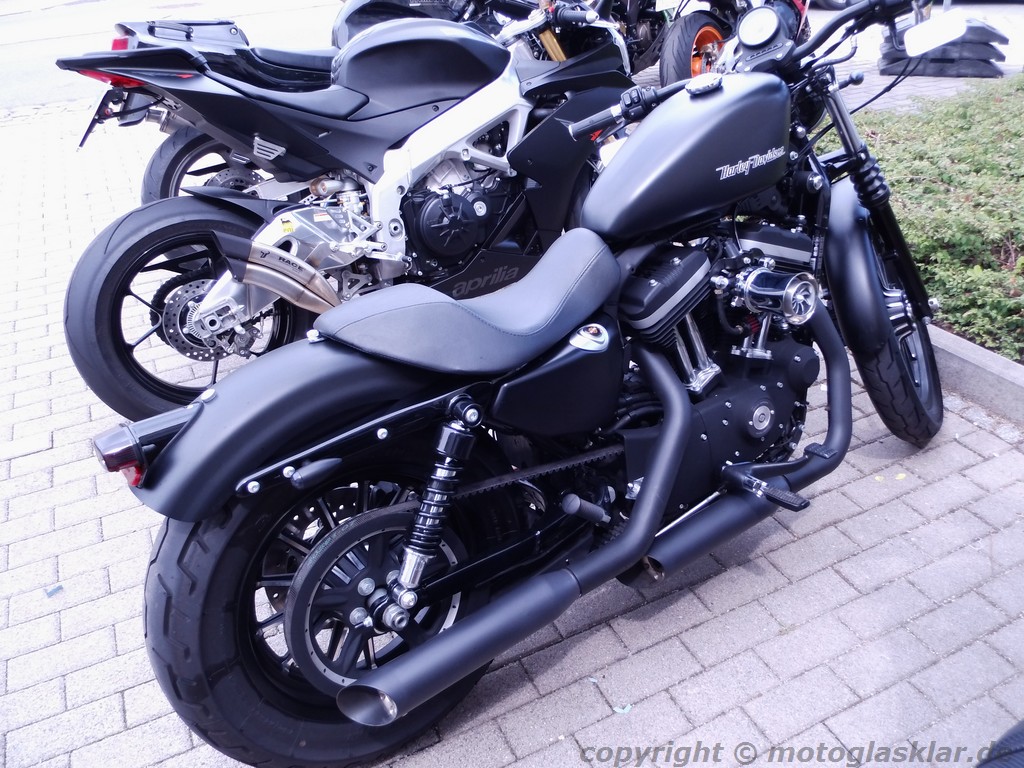

Antrieb über Zahnriemen, Harley - Davidson 2014
Begonnen hatte alles mit Leder, als die Leistung sagen wir überschaubar war, reichte es, teilweise ohne Getriebe über eine Rutschkupplung oder mittels einen Langsamläufer das noch karge Drehmoment zu übertragen. Heute werden die exorbitant gestiegenen Kräfte in der Mehrzahl durch zwei Ketten übertragen.

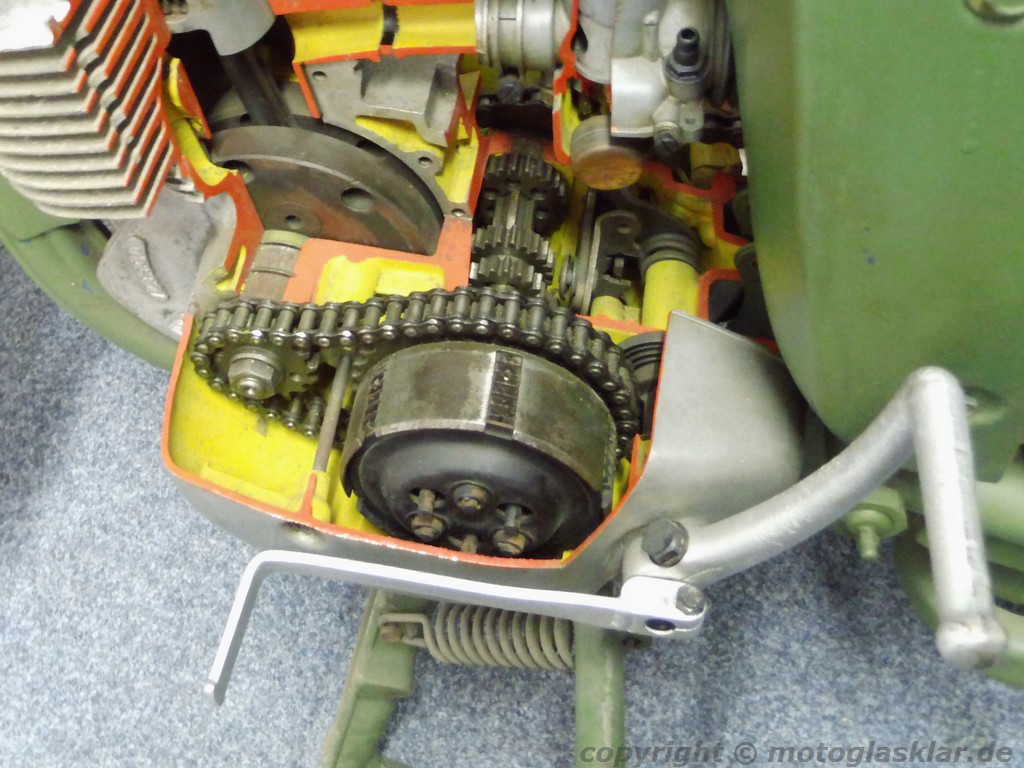

Auch beim Primärantrieb, die Kraftübertragung von der Kurbelwelle hin zum Getriebe, gibt es noch andere Bauformen wie ganz oben gezeigt per Kette. Die Kräfte können auch per Zahnrad oder Zahnriemen übertragen werden, jedoch ist der Primärantrieb gekapselt, wenn eine Nasskupplung verwendet wird, so das man ohne zerlegen keine Bilder bekommt. Beispielhaft hier eine Mehrscheiben Ölbadkupplung im Schnitt mit primären Kettenantrieb und Teilen des Getriebes.
Antrieb gekapselt, Schnittmodell, MZ NVA ca. 1974
